Урок. Виртуальное вращение 3d обьектов.

Сообщений 1 страница 2 из 2

1

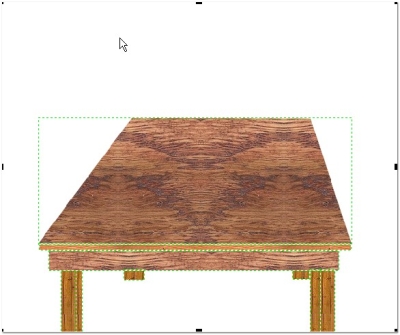

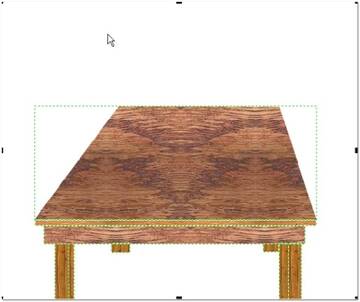

1- Прошу извинить за столь неказистый стол. Я слепил его "на скорую руку" для примера.
Да и не сам стол нам нужен а его столешница, вернее плоскость на которую мы будем виртуально укладывать объект.
https://forumupload.ru/uploads/0002/c7/21/2/t969974.jpg

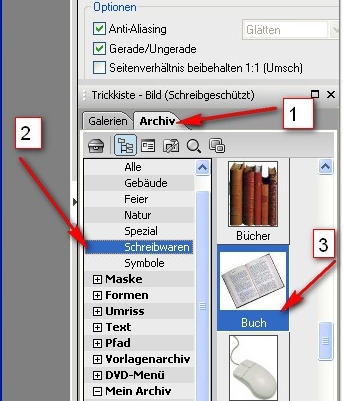

2- Чтобы не тратить время на изготовление объекта, я решил воспользоваться архивом позаимствовав книгу.
https://forumupload.ru/uploads/0002/c7/21/2/t614473.jpg

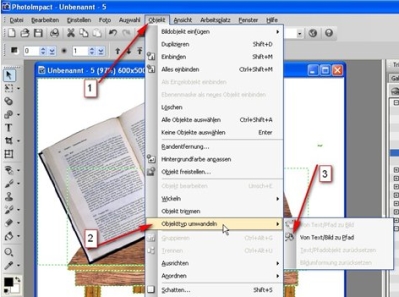

3- Дважды кликнем по выбранной книге и она в нашем документе. Как видите, наша книга расположена под углом к столешнице.
Наша задача положить книгу на стол. Для подобных работ PhotoImpact оснащён прекраснейшим инструментом In virtuellem 3D drehen
или виртуальное вращение 3D объектов. Прежде чем активировать инструмент укажем ему задание.
https://forumupload.ru/uploads/0002/c7/21/2/t185471.jpg

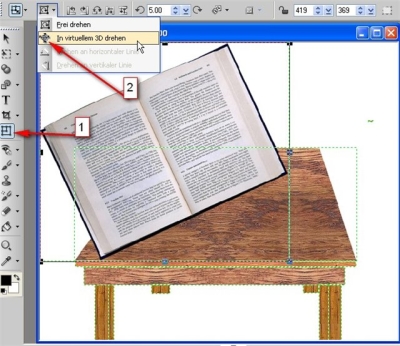

4- Теперь активируем сам инструмент.
https://forumupload.ru/uploads/0002/c7/21/2/t653856.jpg

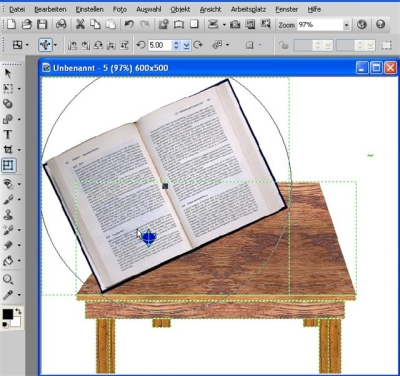

5- Как только активировали инструмент,- картинка изменилась. Наш объект оказался в кругу указывающем на плоскость ,
в которой находится наш объект (в данном случае книга) и возле курсора появилась анимационная иконка с изображением
вертикального и горизонтального направления.
https://forumupload.ru/uploads/0002/c7/21/2/t156643.jpg

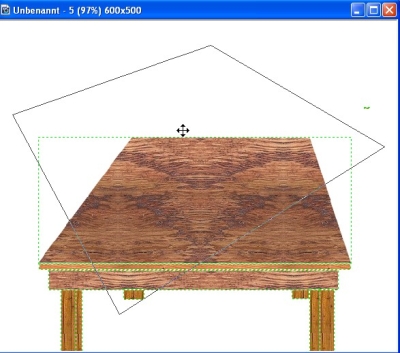

6- Нажимаем левую мышку и вместо нашей книги появилась плоскость в которой находится наша книга. Это сделано для удобства.
Теперь придерживая левую мышку, можем вращать плоскость нашего объекта подгоняя к плоскости стола.
https://forumupload.ru/uploads/0002/c7/21/2/t155388.jpg

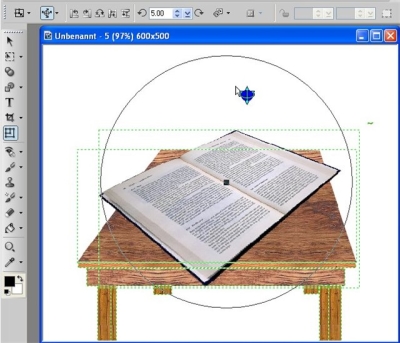

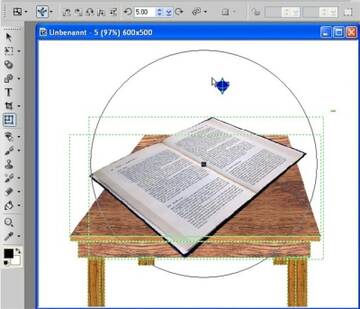

7- Подогнав плоскость, отпускаем левую мышку. Книга легла на стол
https://forumupload.ru/uploads/0002/c7/21/2/t818958.jpg

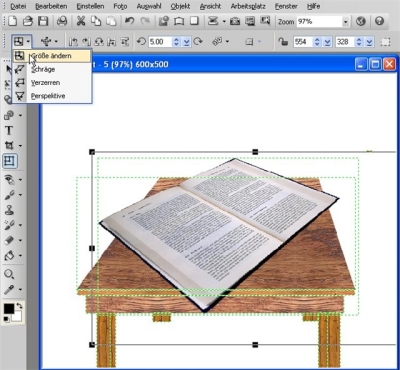

8- Подгоним размеры книги до правдоподобных относительно стола.
https://forumupload.ru/uploads/0002/c7/21/2/t634829.jpg

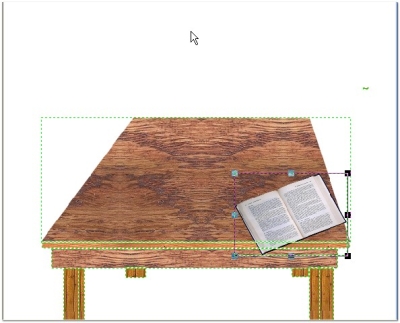

9- Получили нечто подобное:
https://forumupload.ru/uploads/0002/c7/21/2/t479423.jpg

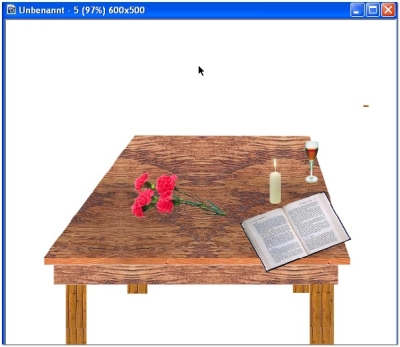

10- Добавим ещё несколько объектов, сольём слои...
https://forumupload.ru/uploads/0002/c7/21/2/t686746.jpg

https://forumupload.ru/uploads/0002/c7/21/2/t418278.jpg

Эта буквенная вязь тоже выполнена с использованием этого инструмента.
https://forumupload.ru/uploads/0002/c7/21/2/t855888.jpg

Теги: Вращение объектов, Виртуальное вращение,

0

2

Спасибо! Отличная пошаговая инструкция.
